FFU產品系列
FFU介紹
隨著經濟的發展和人們生活水平的提高，人們對產品質量的要求也越來越高。而生產技術和生產環境決定了產品質量，這就迫使廠家追求好的生產技術和高的生產環境。特別是電子、制藥、食品、生物工程、醫療、實驗室等領域對生產環境有著苛刻的要求，它綜合了工藝、建筑、裝飾、給排水、空氣凈化、暖通、空調、自動控制等多方面的技術。衡量這些行業生產環境質量的主要技術指標有溫度、濕度、潔凈度、風量、室內正壓等。因此，對生產環境的各個技術指標進行合理的控制，以滿足特殊生產工藝的要求，成為了現在潔凈工程的研究熱點之一。FFU作為一種凈化設備，目前在各種潔凈工程中得到廣泛應用。FFU的全稱叫Fan Filter Unit“風機過濾單元”，也就是風機和過濾器連接在一起，能自己提供動力的潔凈設備，早在二十世紀六十年代，世界上第一個層流潔凈室的建立就已經開始出現FFU的應用了。
FFU 層流送風單元模塊可連接使用 , 使得 FFU 廣泛應用潔凈室、潔凈工作臺、潔凈生產線、組裝式潔凈室和層流罩等應用場合。 FFU 設有初、高效兩級過濾網。風機從 FFU 頂部將空氣吸入并經初、高效過濾器，過濾后的潔凈空氣在整個出風面以0.45m/S±20% 的風速勻速送出。
FFU控制方式現狀
目前FFU一般采用單相多速交流電機、三相多速交流電機和直流電機。電機的供電電壓大致有110V、220V、380V三種。
其控制方式主要分為以下幾種：
◆多檔開關控制
◆連續速度調節控制
FFU特點

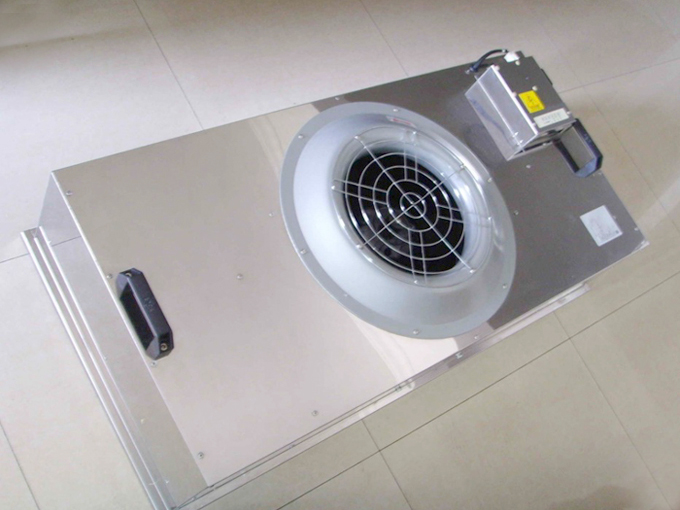

1、風機采用直驅式高效離心風機，具有長壽命、低噪聲 、免維護、震動小、可無級調速等特性，工作壽命長達3萬小時以上。風機調速性能穩定，在高效過濾器終阻力的狀態下仍可保證風量不變。
2、機體結構采用SUS304不銹鋼板和冷軋板烤漆制造，抗腐蝕、防銹、美觀大方。
3、獨特風道（阿基米德螺旋線風道）設計。
4、無級調速設計，調速性能穩定，在高效過濾器終阻力的狀態下仍能保證風量不變。
5、產品出廠前均按美國聯邦標準209E，用MetOne塵埃激光粒子計數器逐臺掃描檢測，逐臺嚴格檢驗，可靠性高。

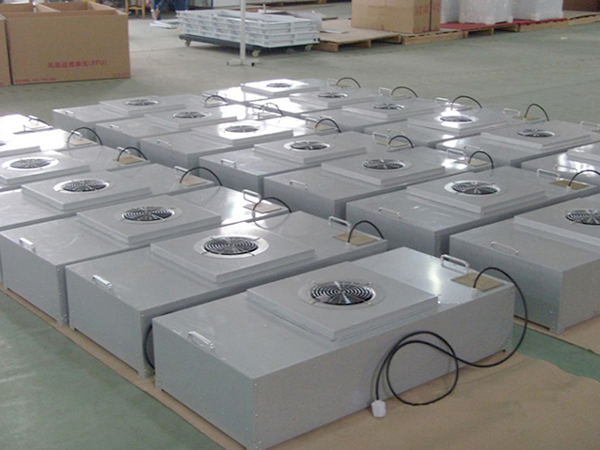

6、特別適合于組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可將多臺串聯形成100級流水裝配線。
風機過濾機組（FFU）特點

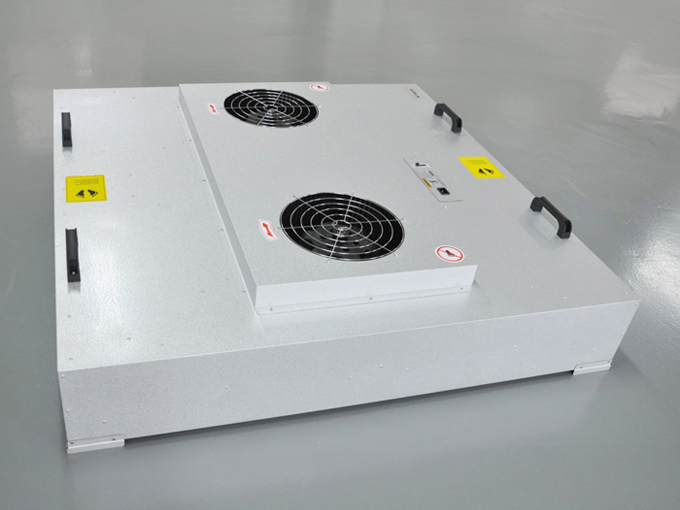

殼體結構選用不銹鋼、鋁合金、冷軋鋼板材料制作，重量輕、抗腐蝕、防銹、美觀大方；
特別適合于組裝成超凈生產線，可根據工藝需要布置為單臺使用，也可將多臺串聯形成100級流水線裝配線；

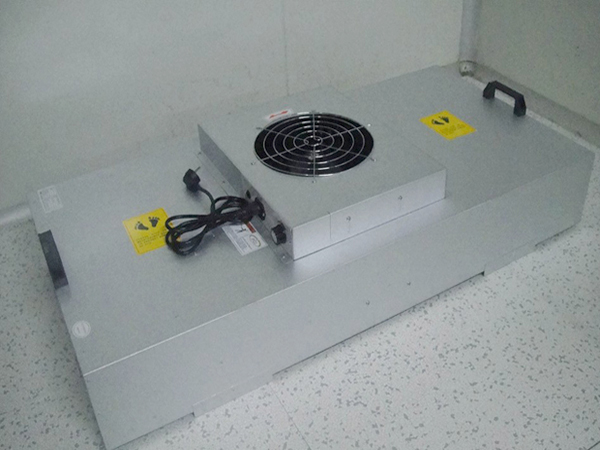

風機從FFU頂部將空氣吸入并經高效過濾器過濾，過濾后的潔凈空氣勻速送出；具有低耗能、高靜壓、可謂風速、運行成本低特性。
|
技術參數 |
|
項目 |
規格 |
|
模組尺寸 |
1175mm*575mm |
|
過濾器尺寸 |
1170mm*570mm*70mm |
|
風速 |
0.3--0.52m/s |
|
風量 |
1200CMH |
|
風機 |
鋁質渦輪風機 |
|
噪音值 |
52dB（A） |
|
機外靜壓 |
80Pa |
|
振動 |
0.8CM/S |
|
箱體 |
鐵板烤漆、不銹鋼、鋁板、鍍鋅板 |
|
電源 |
220V 50HZ |
|
額定功效 |
150W |
注意事項與保養
風機組附異常指示燈及外接接點，可自行檢視異常原因，有綠色LED燈顯示當前電機的工作檔位。正常運轉時異常指示燈（Alarm）滅，正常送電下，風機無運轉時異常指示燈亮。異常時可能出現一下情況：馬達超載跳脫；馬達線圈燒毀；內部接線脫落。
前置及主過濾器更換，前置過濾器蓄積顆粒比較大的塵埃，需每隔7-10日清理1次。請連框一起拆下用水洗凈后再裝入使用。主過濾器灰塵集積愈多時風速、風量減少。如濾網之壓損增大至原來2倍時，或未達清凈等級時則需更換。
為使風機過濾機組發揮好的效果，在安裝時請詳細檢查各部件，同時一年做1-2次定期檢查。

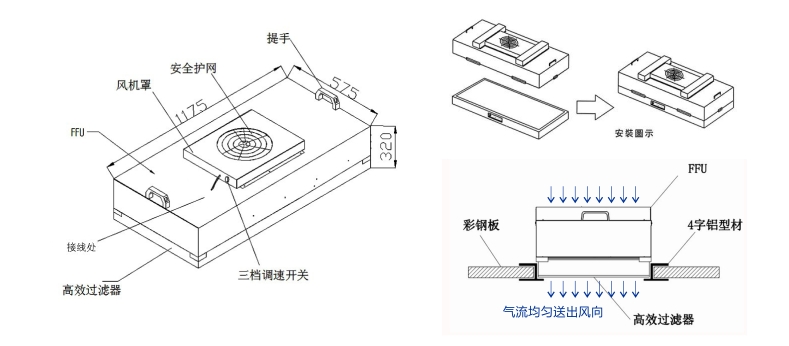

FFU的安裝方法
